产品介绍

SJ 240KVA/120KV变频串联谐振耐压试验成套装置技术书



一． 设备制造遵循的国家标准和行业标准
GB2900《电工名词术语》
GB10229-88《电抗器》
GB/T16927.1-2-1997《高电压试验技术》
ZBK41006-89《试验变压器》
GB7328-87《变压器和电抗器的声级测量》
IEC358(1990 )《耦合电容器和电容分压器》
IEC1000《电磁兼容性》
GB4793-1984电子测量仪器安全要求
GB/T2423.8-1995电工电子产品基本环境试验规程
GB/T3859.1-1993半导体变流器基本要求的规定
GB/T-3859.2-1993半导体变流器应用导则
二.总体技术功能
1. 变频串联谐振试验装置以调整输出频率激发串联谐振.
2、变频串联谐振耐压成套装置包括以下基本部件：
变频电源、励磁变压器、高压电抗器、电容分压器及附件等。
3.1、240/100变频串联谐振耐压装置系统功能满足以下试验要求：
     10KV缆S=300mm²，长度3.5km.
     35KV电缆,S=400mm²  1200m
35KV开关，变压器.刀闸试验。
   3.2以下环境条件下能够不影响正常试验：
温度范围：—10～45℃
海拔高度：≤2000m  相对温度：≤90%
3.3系统技术参数如下：
a、 输出电压波形：正弦波，波形畸变率≤0.5%
b、 输出分辨率：0.1H_Z
c、 输出频率范围：30～300 H_Z
d、 额定负载下连续运行时间：30min,且各部件温升≤35K
e、 品质因数：30～300
f、 不稳定度：0.01%
g、 系统测量精度：1.0级
h、 输入工作电源：380V、50H_Z
i、 系统噪声：≤60分贝
3.4系数使用功能：
a、 具备手动试验/自动调谐/自动试验三种模式，并可任意切换。
b、 具备大屏幕显示，可指示：输出电压（有效值）及输出频率等。
c、 具备试验电压、时间、试验频率范围等试验参数设置功能。
d、 具备过压、过流保护功能，并可任意整定设置。
e、 具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。
f、 具备掉电保护功能。
g、 具备过热保护功能。
h、 具备零值保护功能，系统和变频电源只能零启动、零退出。
i、 具备各种数据打印功能。
j、 具备系统故障自诊断功能。
三、本装置特点：
1、 主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，
出厂前经满负载试验合格。
2、 励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为二组线圈。
3、 电抗器可任意组合串联或并联。
四、具体技术性能参数

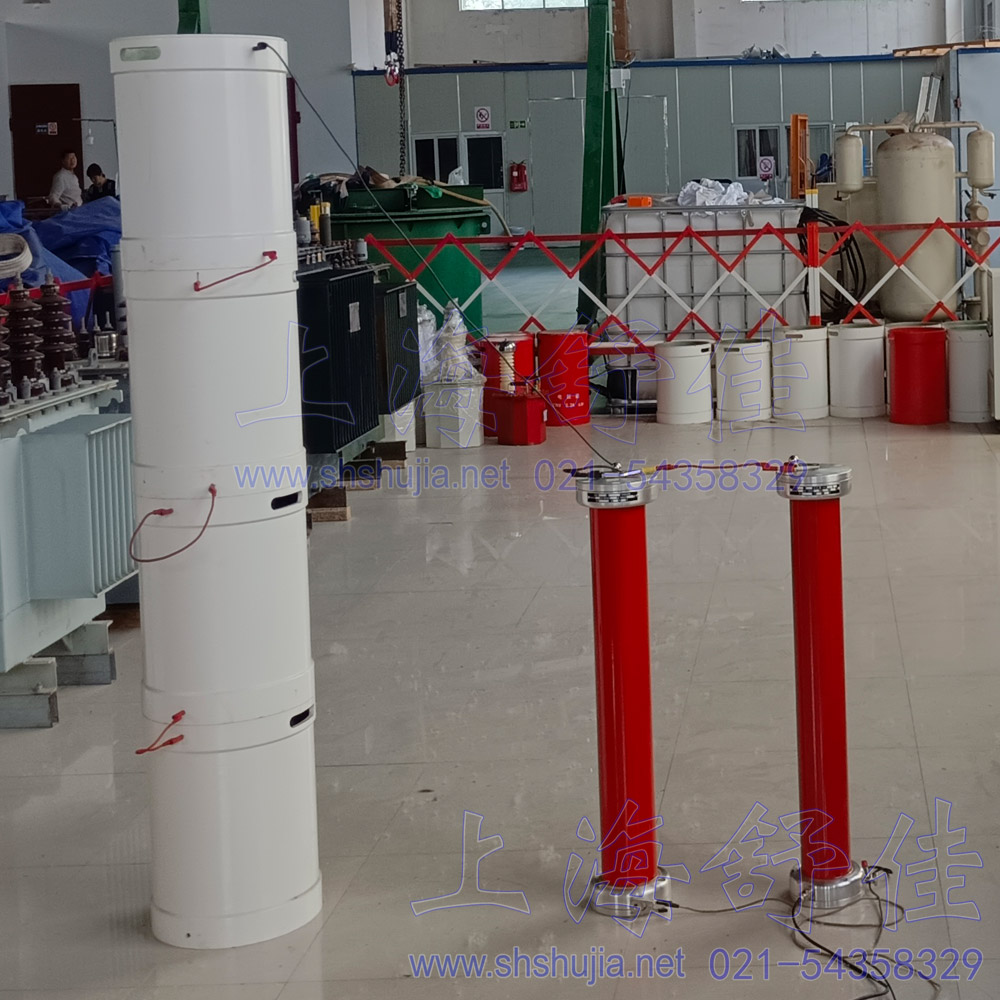

SJ240/120变频串联谐振成套装置
设备配置（供货）清单

序号	配套名称	型 号 规 格	规   范	单位	数量	重量
1	变频电源	12/0.22	12KVA 输入AC220V-380V	台	1	28kg
2	励磁变压器	12KVA/	12KVA 输入220V/380V 输出1500V/3000V	台	1	48kg
3	高压电抗器	30KV/2A	30KV 2A/60H	台	4	46kg
4	电容分压器分体	TRF/0.001 120kv	100KV/100V	台	1	12kg
	高压补偿电容	100KV/.001	100KV/0.02	台	1	32 kg
5	附件箱	输入输出专用线、橡胶软连线、分压屏蔽线、接地软线		套	1


本仪器仪说明；
做35KV电缆试验时、电抗器采用二串二并方法、试验电压60KV满足52KV 、电流2组2A合4A、满足400平方电缆1000米左右试验需要。
做35KV耐压试验时、电抗器采用4只串联方法、可发生电压120KV满足35KV所有高压试验。
做10KV电缆试验时、根据试品不同、电抗器采用单个或多个并联方法、试验电压30KV满足22KV 、电流两并4A、三并6A、四并8A。满足240平方电缆3000米左右试验需要。
